工頻耐壓和沖擊電壓的兩者有什么區別

沖擊電壓和工頻耐壓都是高壓試驗中用來檢驗各種高壓電氣設備的絕緣性能和保護性能的一種試驗方法和手段。如果對這個不熟悉的話往往會對這兩個試驗方法搞混，心中會有疑問“工頻耐壓和沖擊電壓到底有什么不同？”

兩者之間除了名字叫法不一樣以外，試驗方法和設備儀器也有很大區別。沖擊電壓又稱為沖擊耐壓試驗，它主要檢驗高壓分電氣設備在雷電過電壓、操作過電壓等沖擊電壓作用下的絕緣性和保護性，在試驗電壓上要比絕緣正常運行時所承受的電壓高出很多。沖擊電壓所產生出的高壓主要通過雷電沖擊和操作沖擊高壓兩種方法產生。

雷電沖擊電壓主要通過沖擊電壓發生器產生的；操作沖擊電壓的產生第一種和雷電沖擊電壓一樣利用沖擊電壓發生器適當改變其參數產品，這種方法主要用于具備高阻抗的被試品。另一種是利用沖擊電壓發生器與變壓器聯合產生，這種方法就是咱們高壓試驗中常用的試驗變壓器的。

沖擊電壓發生器原理電路圖：

工頻耐壓同樣也是對高壓電氣設備進行絕緣測試的一種手段，它通過工頻耐壓試驗設備以工頻的頻率將電壓上升到一定的數值加壓到被試設備上，用來檢驗各種電器產品、電氣元件、絕緣材料等被試品的絕緣強度，考核產品的絕緣水平，判斷被試品的絕緣缺陷，衡量過電壓的能力。

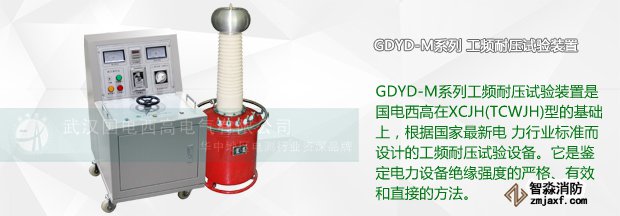

工頻耐壓和沖擊電壓除了試驗標準不同以外，在設備上也是有區別。工頻耐壓主要用到的高壓試驗設備是工頻耐壓試驗裝置。它主要是由工頻耐壓試驗箱和試驗裝置組成，具備抗干擾性強和性價比高等特點。

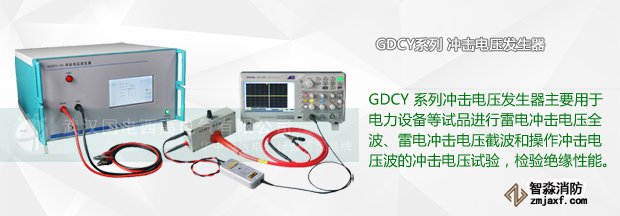

沖擊電壓通過沖擊電壓發生器進行雷電沖擊電壓全波、雷電沖擊電壓截波和操作沖擊電壓波的沖擊電壓試驗，檢驗絕緣性能。該設備回路電感小，并采取帶阻濾波措施，在大電容量負載下能產生標準沖擊波，負載能力大。以上就是工頻耐壓和沖擊電壓的不同之處了。
